浅谈泄压阀功能原理有哪些

浅谈泄压阀功能原理有哪些

浅谈泄压阀功能原理有哪些
 来源:百度新闻          发布时间:2017.9.29
一、泄压阀的结构和功能原理
1、基本知识
   泄压阀又叫限压阀,英文缩写为PLV(Pressure LimitingValve),德文缩写DBV(DruckBegrenzungs Ventil)。在中国市场上,博世的泄压阀主要有两种:PLV2和PLV4两种。
从外观来看,PLV2较粗壮较大个,典型的发动机如东风康明斯ISDe/ISLe发动机。而PLV4看上去比较短小精细,典型车型机型如蓝擎、奥威、天龙等。

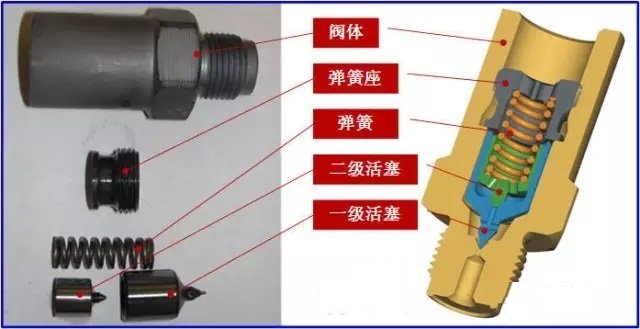

2PLV2的结构及工作原理
1)结构
结构及组成部件如下图所示:

2)工作原理
   在正常工况下,泄压阀是关闭没有燃油泄露的,只有当发生故障时,泄压阀才会主动或者被动打开。
首先第*级活塞打开,油轨里的油压下降后直*二级活塞打开,达到轨压与泄流量的平衡,轨压稳定在较低压力进入跛行回家模式(Limp-home)。

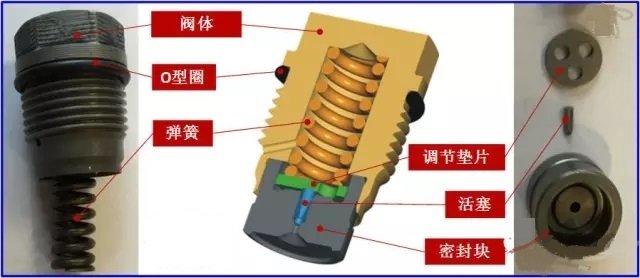

3PLV4的结构及工作原理
1)结构
结构及组成部件如下图所示:

2)工作原理
   在正常工况下,泄压阀是关闭没有燃油泄露的,只有当发生故障时,泄压阀才会主动或者被动打开。
发生故障时,活塞上下移动,活塞的流通截面随之改变,与弹簧共同调节轨压,直*达到轨压与泄流量的平衡,轨压稳定在较低压力进入跛行回家模式(Limp-home)。工作原理如下图所示:
4、跛行回家
   前面提到跛行回家功能,所谓跛行回家是指高压共轨系统中某些部件故障反馈给了ECU,系统为防止潜在故障危险以保护发动机而控制喷油量,使得泄压阀PLV 冲开,进入低速低扭运行模式(工作轨压为500–1000bar之间),使得故障车辆可以自行前往就近服务站维修。
二、泄压阀打开的类型
泄压阀可能是主动打开,也可能是被动冲开。
1、主动打开
   如果系统中出现其他故障码,ECU会发送命令强制打开泄压阀以保护发动机。如:轨压传感器相关故障燃油计量阀相关故障、供电模块3相关故障、ECU重启故障等,这属于主动打开。
对于主动打开的情况,应该优先解决其他故障码。
2、被动冲开
   而如果系统中轨压过高也会导致泄压阀被冲开。如:油泵回油背压过大、燃油计量阀卡在*大开度的位置、溢流阀卡在*大开度等,这属于被动冲开。
用压力工具测量油泵回油口油压,压力值须小于1.2bar绝*压力。如果不在范围内说明油泵回油管堵塞;完全松开油泵回油管,起动发动机,看故障是否消失。如果故障消失说明油泵回油管堵塞。如果故障没有消失再进行高压油泵的排查,有条件时可更换新油泵做交叉实验。
3、线束信号等
   如果轨压传感器线束受到干扰、ECU本身故障等也可能导致泄压阀打开。
此时应该详细查看轨压传感器线束接头是否松动,检查轨压传感器是否距喷油器、起动马达、发电机等强干扰源线束太近,造成信号干扰。如果不能解决有可能ECU内部出现故障,可更换新的ECU进行交叉验证。
